Erkundung

Die im Rahmen der Erkundung anfallenden Daten stehen in direkter Beziehung zu den Planungs- und Verdichtungsdaten und werden deshalb ebenfalls in SCMS gespeichert und verwaltet. Dabei wird zwischen Vor- und Nacherkundungsdaten unterschieden. Die Daten von

• Drucksondierungen
• radiometrischen Kombinationsdrucksondierungen
• Rammsondierungen
• geophysikalischen Messungen
• Bohrungen und Schürfen sowie
• weiteren Probenahmepunkten

können direkt in das SCMS importiert und anschließend als Diagramm in der gewohnten Darstellungsform präsentiert sowie als Ansatzpunkte im GIS angezeigt werden.

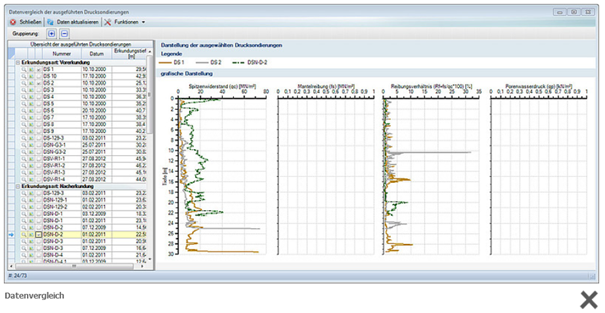

Es besteht die Möglichkeit, im Sondierdiagramm auswählbare Vor- oder Nachsondierungen für eine Gegenüberstellung einzublenden. Zusätzlich können der Grundwasserstand, das Liegende und die Arbeitsebene von/bis bei den Erkundungsdaten eingegeben und die grafische Darstellung entsprechend den Angaben gefiltert werden. Optional können eine definierbare Sollkurve und bis zu vier benachbart ausgeführte Verdichtungsansatzpunkte im Diagramm dargestellt werden. Zur Erleichterung der Bewertung vom erzielten Verdichtungserfolg kann der Spitzenwiderstand der Drucksondierungen für ein frei wählbares Reibungsverhältnis angezeigt werden.

Exportfunktionen dienen der Erstellung tabellarischer Übersichten im Excel-Format. Durch ein optionales Feature können statistische Auswertungen der Sondierergebnisse im Excel-Format ausgegeben werden.

Das Modul Erkundung ermöglicht zudem die Verwaltung von Grundwassermessstellen und die fortlaufende Dokumentation der Messwerte einschließlich der Darstellung in Form von Ganglinien.

Sämtliche Diagrammdarstellungen können im A4- oder im A3-Format gedruckt oder als PDF-Datei exportiert werden.

Mit einem zusätzlichen Add-In für Bentley MicroStation können in SCMS eingelesene Erkundungspunkte in Grafiken zur Plandarstellung mit integrierten Sachdaten umgesetzt werden.
