Planung

Innerhalb der Planung werden vorgegebene Ansatzpunkte für die Verdichtungsverfahren

• Rütteldruckverdichtung (RDV)
• Rütteldruckverdichtung mit Intervallstopfen (RDVIS)
• Rütteldruckverdichtung in Pilgerschrittfahrweise (RDVPS)
• Rüttelstopfverdichtung (RSV) und

• Fallgewichtsverdichtung

verwaltet.

Die Planung der auszuführenden Ansatzpunkte der Verdichtung erfolgt dabei vollständig in Bentley MicroStation. Aus SCMS werden die allgemeinen Projektvorgaben zunächst exportiert und in MicroStation durch das SCMS-Add-In zur Planungsvorgabe importiert.

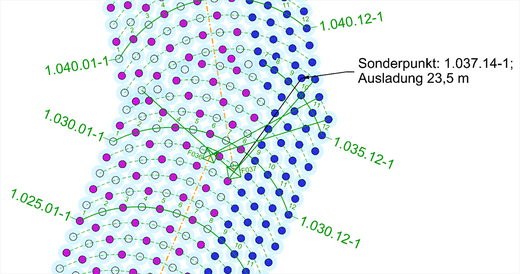

Mit Hilfe des Add-Ins können dann die auszuführenden Ansatzpunkte komfortabel für eine Realisierung in Winkelfahrweise, im Dreiecks- oder im Vierecksraster entsprechend den jeweiligen geotechnischen Vorgaben konstruiert werden.

Die fertiggestellte Planung wird anschließend in das SCMS importiert. Die Vorgaben aus der Planung können dann für die Steuerung des ausführenden Trägergerätes bzw. die Prozessdatenerfassung (PDE) aus dem SCMS im XML-Format exportiert werden.

Weiterhin besteht die Möglichkeit, Koordinatenlisten für die geplanten Ansatzpunkte im Excelformat und eine Übersicht zum Mengengerüst in einer PDF-Datei zu erzeugen.

Im SCMS können der aktuelle Planungsstand insgesamt oder bei eingelesenen Realisierungsständen die noch gegenüber der Planung ausstehenden Ansatzpunkte eingesehen werden. Ältere Planungsstände bleiben in der Datenbank erhalten und können wiederhergestellt werden. Filterfunktionen ermöglichen den Überblick über einzelne Abschnitte der geplanten Verdichtungen.
