Verdichtung

Mit dem SCMS können Prozessdaten der Verdichtungsverfahren

• Rütteldruckverdichtung (RDV)
• Rütteldruckverdichtung mit Intervallstopfen (RDVIS)
• Rütteldruckverdichtung in Pilgerschrittfahrweise (RDVPS)
• Rüttelstopfverdichtung (RSV) und
• Fallgewichtsverdichtung (FGV)

verwaltet und ausgewertet werden.

Die Übersicht der im SCMS gespeicherten Verdichtungsdaten kann nach verschiedenen Kriterien, wie z.B. Datum, Gerät und Schicht der Ausführung, gefiltert werden. Bei Filterung nach einer bestimmten Arbeitsschicht oder Geräteeinheit kann so ein schneller Überblick über die Schichtleistung gewonnen werden.

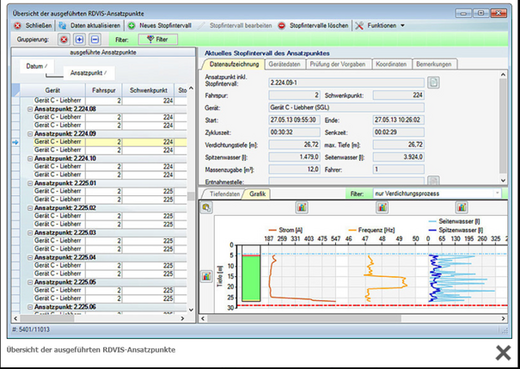

Jeder einzelne ausgeführte Ansatzpunkt kann im GIS aufgesucht werden. Die Tiefendaten der Einfahr- und Verdichtungsprozesse von RDV und RSV werden im SCMS für den jeweils ausgewählten Ansatzpunkt grafisch dargestellt. Weiterhin können für alle gefilterten Ansatzpunkte die verfügbaren Daten im Excel-Format exportiert werden, aus welchem dann z. B. ein Tages- oder Monatsbericht erstellt werden kann. Durch ein optionales Feature können statistische Auswertungen der Prozessdaten im Excel-Format ausgegeben werden.

Das Qualitätscontrolling mit SCMS basiert auf dem automatischen Vergleich der eingelesenen Verdichtungsdaten mit den geotechnischen Vorgaben aus der Planung. Für die zu kontrollierenden Parameter bei der RDV, wie z. B. erreichte Tiefe, Hubhöhe und Verweilzeit, können optionale Qualitätsstufen formuliert werden, mit denen das SCMS die Ergebnisse auf einer Skala von 1 (gut) bis 3 (ungenügend) bewerten kann.

Die Ergebnisse des Soll-Ist-Vergleiches werden sowohl in den Grafiken der Tiefendaten als auch im GIS dargestellt und in den Excel-Übersichten aufgeführt.

Mit einem zusätzlichen Add-In für Bentley MicroStation können statistische Auswertungen der Prozessdaten sowie die Ergebnisse des Soll-Ist-Vergleiches in Grafiken zur Plandarstellung mit integrierten Sachdaten umgesetzt werden.
